Монтаж металлоконструкций: пошаговая инструкция

Монтаж металлоконструкций — ответственный этап строительства, требующий профессионального подхода, современного оборудования и строгого соблюдения требований безопасности. От качества монтажных работ зависит надёжность всего здания и безопасность его эксплуатации. В этой статье рассматриваются ключевые этапы монтажа металлоконструкций, необходимое оборудование и требования охраны труда.

Подготовка площадки и разработка ППР

Проектно-технологическая документация

Перед началом работ обязательно разрабатывается ППР на монтаж (Проект Производства Работ) согласно СП 48.13330.2019. ППР на монтаж включает:

• Последовательность установки металлоконструкций по участкам и отметкам
• Схемы строповки элементов с указанием мест крепления
• Выбор типа и грузоподъёмности монтажного крана (башенный, автомобильный, гусеничный)
• Технологические карты на каждый вид работ
• Мероприятия по охране труда и промышленной безопасности

В условиях плотной городской застройки Москвы ППР учитывает ограниченное пространство для размещения крана, маршруты проезда большегрузного транспорта, ограничения по времени работы (шум от кранов). Согласование с Мосгосстройнадзором обязательно.

Подготовка площадки

Площадка для монтажа металлоконструкций должна быть:

• Спланирована и уплотнена (несущая способность не менее 0,15 МПа для проезда автокранов)
• Оборудована подъездными путями шириной не менее 6 метров
• Освещена (не менее 50 люкс) для работы в тёмное время суток
• Ограждена с установкой предупреждающих знаков

Приёмка фундаментов — критичный этап. Проверяются отметки верха (допуск ±5 мм), положение анкерных болтов (смещение не более 5 мм по осям), прочность бетона (не менее 70% проектной). Результаты фиксируются в акте приёмки.

В Москве часто приходится монтировать в стеснённых условиях между существующими зданиями. Применяются малогабаритные краны, автовышки, ручные лебёдки.

Доставка и складирование конструкций

Транспортировка

Доставка элементов осуществляется автотранспортом грузоподъёмностью 20–40 тонн. Длинномерные балки и фермы (более 12 метров) перевозятся на трейлерах со специальными креплениями.

В Москве логистика усложняется ограничениями на въезд грузовых автомобилей в пределы ТТК (только с 23:00 до 6:00) и необходимостью получения пропусков в ЦОДД. Планирование доставки учитывает эти факторы.

Правила складирования

Элементы складируются на подкладках высотой 200–300 мм:

• Колонны — вертикально в специальных стойках или под углом 75–80°
• Балки и фермы — горизонтально на подкладках через каждые 3–4 метра
• Мелкие детали (связи, распорки) — в контейнерах

Расстояние между штабелями не менее 1 метра для проезда погрузчика. Срок хранения не более 3 месяцев во избежание коррозии. При монтаже в зимний период элементы очищаются от снега и наледи.

Подъём и установка: оборудование и технологии

Выбор монтажного крана

Монтажный кран подбирается по грузоподъёмности и вылету стрелы. Для типового склада используют:

• Автомобильные краны КС-55713 (25 тонн, вылет до 22 м) — для одноэтажных зданий высотой до 12 метров
• Гусеничные краны МКГ-40 (40 тонн, вылет до 30 м) — для тяжёлых ферм и высоких колонн
• Башенные краны КБ-403 (8 тонн на вылете 25 м) — для многоэтажного строительства

В Москве предпочтительны компактные автокраны «Либхерр», «Ивановец» на базе шасси КАМАЗ/МАЗ.

Такелажные работы

Такелажные работы выполняются по утверждённым схемам строповки. Применяются:

• Текстильные стропы грузоподъёмностью 3–10 тонн (не повреждают окраску)
• Цепные стропы — для тяжёлых элементов
• Траверсы — для длинных балок и ферм (распределяют нагрузку)

Перед подъёмом проверяется:

• Надёжность крепления строп (подъём на 20–30 см, проверка, затем дальнейший подъём)
• Отсутствие людей в опасной зоне (радиус 5 метров + длина стрелы)
• Погодные условия (ветер не более 10 м/с, видимость не менее 50 метров)

Монтаж в зимний период ограничен температурой −40°C. При −20°C запрещены ударные нагрузки на элементы.

Установка конструкций

Установка металлоконструкций ведётся поэтапно:

1. Колонны устанавливаются на анкерные болты через подпятники. Выверка по вертикали теодолитом (отклонение не более 5 мм на 10 метров высоты).
2. Балки и фермы укладываются на оголовки колонн. Временное крепление болтами М16–М20 (2–4 болта на узел).
3. Связи (вертикальные и горизонтальные) монтируются сразу после установки колонн для обеспечения пространственной жёсткости.

Выверка и крепление конструкций

Выверка конструкций

Выверка конструкций — точное позиционирование элементов согласно проекту. Контролируются:

• Отметки верха колонн (допуск ±5 мм)
• Вертикальность колонн (отклонение не более 1:1000 высоты)
• Горизонтальность балок (прогиб не более L/400)
• Совпадение осей (смещение не более ±5 мм)

Инструменты: нивелир, теодолит, лазерный дальномер, отвес. Выверка выполняется регулировочными гайками на анкерных болтах, подкладками под опорные плиты.

Болтовые соединения

Болтовые соединения выполняются высокопрочными болтами класса прочности 8.8 или 10.9. Затяжка производится:

• Динамометрическими ключами (момент 200–600 Н·м в зависимости от диаметра)
• Пневмогайковёртами на крупных объектах
• Ручными ключами на высоте

Проверка качества: визуально (выступ болта на 2–3 нитки), простукиванием молотком — качественное соединение даёт звонкий звук. Дефектные соединения переделываются. Оформляется акт скрытых работ на узлы, закрываемые облицовкой.

Сварные соединения

Сварные соединения выполняются аттестованными сварщиками по технологии, согласованной в ППР. Применяются:

• Ручная дуговая сварка электродами Э42, Э50 (швы длиной до 500 мм)
• Полуавтоматическая в среде CO2 (длинные швы балок, ферм)

Контроль качества: визуально-измерительный (отсутствие трещин, подрезов), ультразвуковой дефектоскопией (для ответственных узлов). Результаты фиксируются в журнале сварочных работ.

Современные технологии монтажа

BIM-технологии и 3D-моделирование

Современный монтаж металлоконструкций использует BIM-технологии (Building Information Modeling) для планирования и контроля. Программы Tekla Structures, Autodesk Revit позволяют:

• Создать трёхмерную модель с точностью до миллиметра
• Спланировать последовательность установки элементов
• Выявить коллизии на стадии проекта
• Сгенерировать монтажные схемы автоматически

BIM сокращает ошибки на 70\–80% и ускоряет монтаж на 15\–25%.

Лазерное сканирование и GPS-геодезия

Для точной выверки конструкций применяются:

• Лазерные сканеры Trimble, Leica \— создают облако точек с точностью \±2 мм, фиксируют фактическое положение элементов
• GPS-приёмники геодезические \— определяют координаты с точностью \±5 мм, привязывают каркас к местности
• Лазерные нивелиры \— проецируют горизонтальные и вертикальные плоскости для быстрой выверки

Эти технологии обязательны при монтаже сложных объектов: стадионов, выставочных центров, многоэтажных бизнес-центров.

Автоматизированные системы контроля

На крупных объектах внедряются автоматизированные системы мониторинга монтажа:

• Датчики наклона на колоннах \— передают данные о вертикальности в реальном времени
• Тензодатчики на временных креплениях \— контролируют напряжения
• Системы видеонаблюдения с AI \— распознают нарушения техники безопасности

Это повышает качество и безопасность работ.

Требования охраны труда и промышленной безопасности

Допуск персонала

Охрана труда при монтаже регламентируется Правилами по охране труда при работе на высоте (приказ Минтруда №782н). Монтажники должны иметь:

• Разрешение на высотные работы (группа безопасности 2\–3, медосмотр, обучение)
• Удостоверение стропальщика (для такелажников)
• Удостоверение сварщика с аттестацией НАКС (для сварщиков)

Инструктаж по охране труда проводится ежедневно перед началом смены. Оформляется наряд-допуск на работы на высоте более 5 метров.

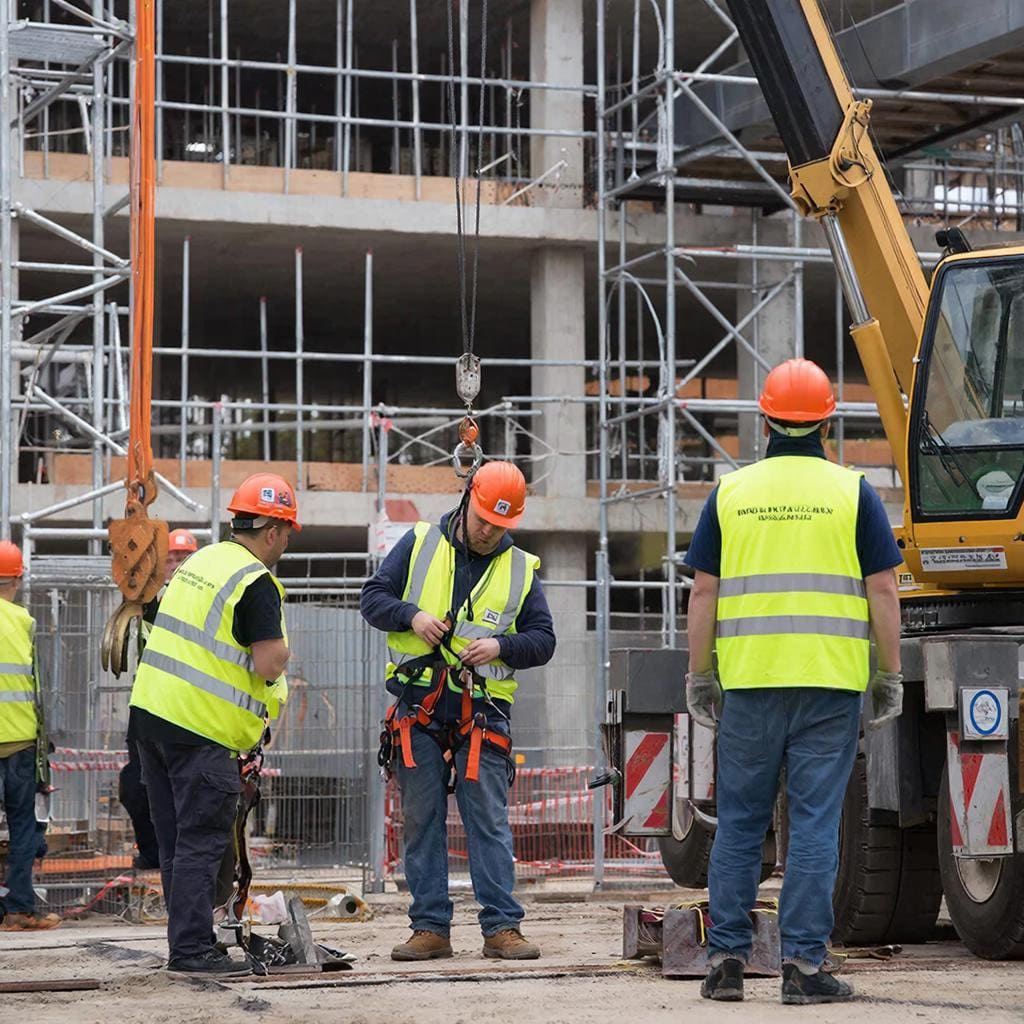

Средства индивидуальной защиты

Обязательны:

• Страховочная привязь с амортизатором и самоблокирующимся устройством
• Каска защитная с подбородочным ремнём
• Рукавицы спилковые или х/б с ПВХ-покрытием
• Спецобувь с металлическим подноском и антискользящей подошвой
• Сигнальный жилет со светоотражающими полосами

В Москве при монтаже вблизи жилых домов обязательны защитные сетки, ограждения, дежурство наблюдателя.

Безопасные условия работы

Запрещается монтаж при:

• Скорости ветра более 10 м/с (для элементов с парусностью) и 15 м/с (для компактных деталей)
• Гололёде, тумане с видимостью менее 50 метров
• Грозе, ливне

Опасная зона под стрелой крана ограждается, выставляются знаки \«Проход запрещён\». Дежурный сигнальщик корректирует действия крановщика.

Приёмка смонтированной конструкции

Контроль качества

После завершения монтажа металлоконструкций проводится поэтапная приёмка:

1. Операционный контроль — проверка каждого узла в процессе монтажа (выполняет мастер).
2. Приёмочный контроль — проверка законченных участков (комиссия технадзора заказчика).
3. Инструментальный контроль — геодезическая съёмка смонтированного каркаса, проверка отметок, осей.

Допустимые отклонения согласно московским нормам монтажа (СП 70.13330.2012):

• Вертикальность колонн: 10 мм на высоту здания
• Смещение осей: ±10 мм
• Прогибы балок: не более L/250

Документация

Оформляются:

• Акт скрытых работ на узлы, закрываемые отделкой (до облицовки)
• Акт приёмки смонтированных конструкций
• Исполнительная схема с фактическими отметками
• Журнал производства работ с ежедневными записями

В Москве приёмка проводится с участием инспектора Мосгосстройнадзора для объектов капитального строительства.

Заключение

Качественный монтаж металлоконструкций требует профессионализма, соблюдения московских норм монтажа, использования исправного оборудования и строгого выполнения требований охраны труда при монтаже. Правильная установка и выверка конструкций с применением современных технологий лазерного сканирования и BIM-моделирования гарантирует надёжность и долговечность здания.
