Этапы изготовления металлоконструкций: от чертежей КМД до монтажа на объекте

Изготовление металлоконструкций — это сложный технологический процесс, включающий несколько последовательных этапов от проектирования до монтажа. Каждый этап требует строгого соблюдения технологии, стандартов ГОСТ и высокой квалификации специалистов. Ошибка на любой стадии может привести к браку, задержке сроков или несоответствию конструкции проектным требованиям. Статья раскрывает полный производственный цикл производства металлоконструкций — от разработки деталировочной документации до приёмки смонтированного объекта заказчиком.

Этап проектирования: разработка КМ и КМД

КМ расшифровывается как «конструкции металлические» и представляет собой первый этап проектной документации. Рабочие чертежи КМ включают общий проект металлоконструкции, габаритные размеры, схемы расположения основных элементов и узлов. Документация содержит планы конструкций, продольные и поперечные разрезы с маркировкой элементов, схемы узлов сопряжения, спецификации металла. Учитываются конструктивные нагрузки, тип здания, климатические условия эксплуатации.

КМД расшифровывается как «конструкции металлические деталировочные» и представляет завершающий этап проектирования. Главное отличие чертежей КМД от КМ — детальная проработка каждого элемента, узла и соединения с указанием всех размеров и технологических особенностей. Если КМ — это общая концепция, то КМД — подробное руководство для изготовления и монтажа металлоконструкций.

Чертежи КМД включают деталировочные чертежи каждого элемента с точными размерами, маркировку всех деталей, спецификацию узлов и крепежа, сборочные и монтажные схемы. Документация содержит указания по типам сварных соединений, расположению отверстий под болты, маркам стали и способам антикоррозионной защиты.

Разработка КМД начинается с анализа требований заказчика и изучения исходной документации. Создание трёхмерной модели в CAD-системах позволяет визуализировать конструкцию и выявить коллизии. Каждая деталь прорабатывается отдельно с указанием всех размеров, допусков, типов обработки кромок. Подготовка спецификации материалов включает точное указание типа профиля, марки стали, длины заготовок, массы и количества элементов.

Подготовительный этап производства

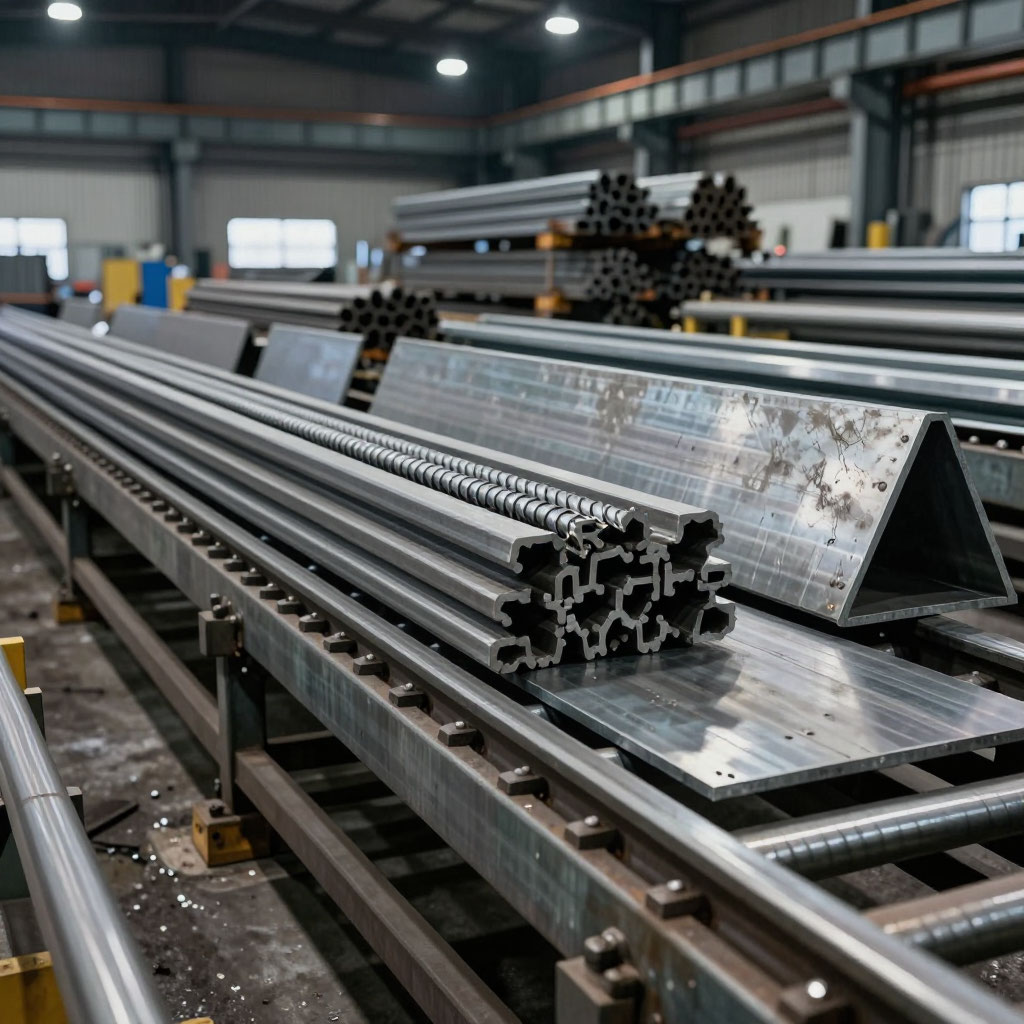

Приём металлопроката осуществляется согласно спецификации из чертежей КМД. Контролёры проверяют соответствие марок стали, типоразмеров профилей, количества и качества поверхности. Обязательна проверка сертификатов качества, подтверждающих механические свойства и химический состав стали. Складирование организуется с разделением по маркам стали и типоразмерам. Листовой прокат хранится в штабелях на деревянных прокладках, профильный размещается на стеллажах с маркировкой.

Маркировка деталей согласно чертежам КМД наносится несмываемой краской или керном и включает номер детали, отправочную марку и позицию. Правка листового и профильного металла выполняется на листоправильных машинах для устранения искривлений и волнистости. Разметка заготовок перед раскроем выполняется по чертежам КМД. При наличии систем с ЧПУ разметка выполняется автоматически, что исключает ошибки.

Этап изготовления деталей

Методы резки выбираются в зависимости от толщины и марки стали. Газовая резка применяется для металла толщиной от 5 мм, отличается простотой и низкой стоимостью. Плазменная резка обеспечивает высокое качество реза при толщинах до 50 мм. Лазерная резка даёт наиболее точный рез с минимальной зоной термического влияния, оптимальна для толщин до 25 мм.

Раскрой листового металла выполняется строго согласно чертежам КМД с оптимизацией для минимизации отходов. Современное ПО автоматически рассчитывает оптимальное размещение деталей на листе. Подготовка кромок под сварку включает обработку фасок требуемой формы и угла в соответствии с ГОСТ.

Сверление отверстий под крепёж выполняется на радиально-сверлильных или координатно-расточных станках с точностью до 0,5 мм. Фрезерование торцов обеспечивает плотное прилегание соединяемых элементов. Гибка металла выполняется на листогибочных прессах или вальцах для придания заготовкам требуемой формы. Контроль углов и радиусов гибки обязателен.

Сборка и сварка металлоконструкций

Позиционирование деталей согласно сборочным чертежам КМД выполняется сборщиками с использованием измерительного инструмента. Использование сборочных приспособлений и кондукторов обеспечивает правильное взаимное расположение деталей и повторяемость при серийном изготовлении. Кондукторы фиксируют детали в требуемом положении и предотвращают смещение при сварке.

Проверка геометрии перед сваркой — критически важный этап. Контролируются линейные размеры, углы между элементами, диагонали рам, отсутствие перекосов. Прихватка деталей короткими швами фиксирует их положение перед окончательной сваркой.

Типы сварных соединений согласно чертежам КМД включают стыковые, угловые, тавровые и нахлёсточные соединения. Для каждого типа чертежи указывают способ сварки, тип и размер шва, категорию. Сварка выполняется аттестованными сварщиками с использованием аттестованных технологий.

Контроль качества сварных швов включает визуальный осмотр всех швов, ультразвуковую или рентгенографическую дефектоскопию ответственных швов, проверку геометрии шаблонами. Требования ГОСТ 5264-80, ГОСТ 14771-76 регламентируют параметры сварки и допустимые дефекты. Несоблюдение стандартов приводит к снижению прочности соединений.

Финишная обработка и защита

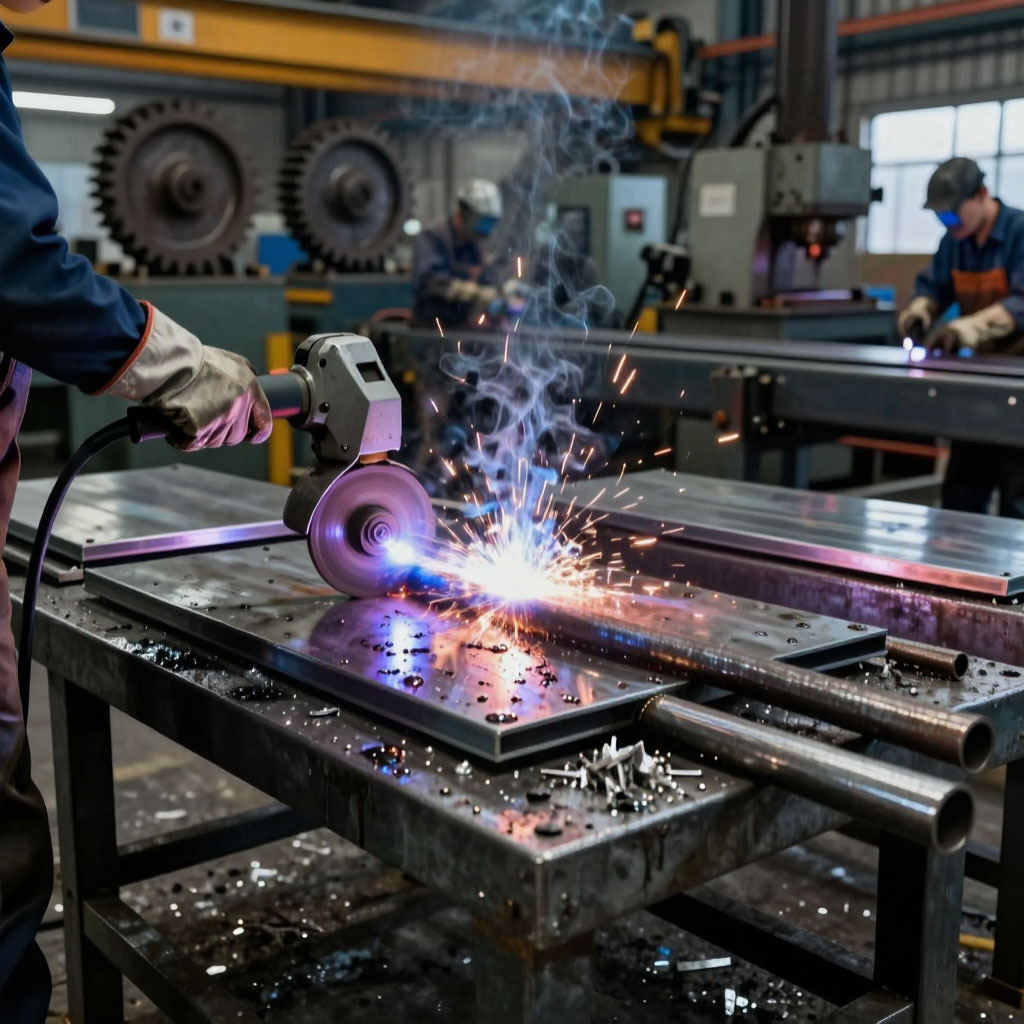

Зачистка сварных швов и заусенцев выполняется шлифовальными машинами для удаления брызг металла, наплывов и неровностей. Острые кромки притупляются для безопасности. Дробеструйная или пескоструйная обработка удаляет окалину, ржавчину и создаёт шероховатость поверхности. Степень очистки контролируется визуально по эталонным образцам.

Грунтование выполняется эпоксидными, алкидными или цинконаполненными грунтами в зависимости от условий эксплуатации. Грунт наносится в один-два слоя общей толщиной 60-120 мкм. Порошковая покраска обеспечивает равномерное покрытие толщиной 60-200 мкм с отличными антикоррозионными свойствами. Жидкая покраска эмалями применяется для крупногабаритных конструкций.

Горячее цинкование применяется при необходимости повышенной коррозионной стойкости. Толщина цинкового покрытия составляет 40-100 мкм. Оцинкованные конструкции не требуют дополнительной окраски в течение 25-50 лет.

Контроль качества и испытания

Геометрический контроль готовых конструкций включает проверку линейных размеров, отклонений от прямолинейности и плоскостности, соответствия углов. Контрольные измерения выполняются рулетками, штангенциркулями, угломерами, лазерными дальномерами. Результаты заносятся в журнал контроля.

Дефектоскопия сварных соединений выполняется ультразвуковым или радиографическим методом. Контролю подлежат все швы I категории (наиболее ответственные) и выборочно швы II и III категорий. Выявленные дефекты, превышающие допустимые нормы, подлежат исправлению с повторным контролем.

Проверка соответствия чертежам КМД — финальный этап перед отгрузкой. Контролёры ОТК проверяют комплектность деталей, наличие всех отверстий, правильность маркировки, качество покрытия. Оформление исполнительной документации включает паспорта конструкций, сертификаты на материалы, протоколы сварки и дефектоскопии.

Упаковка, маркировка и отгрузка

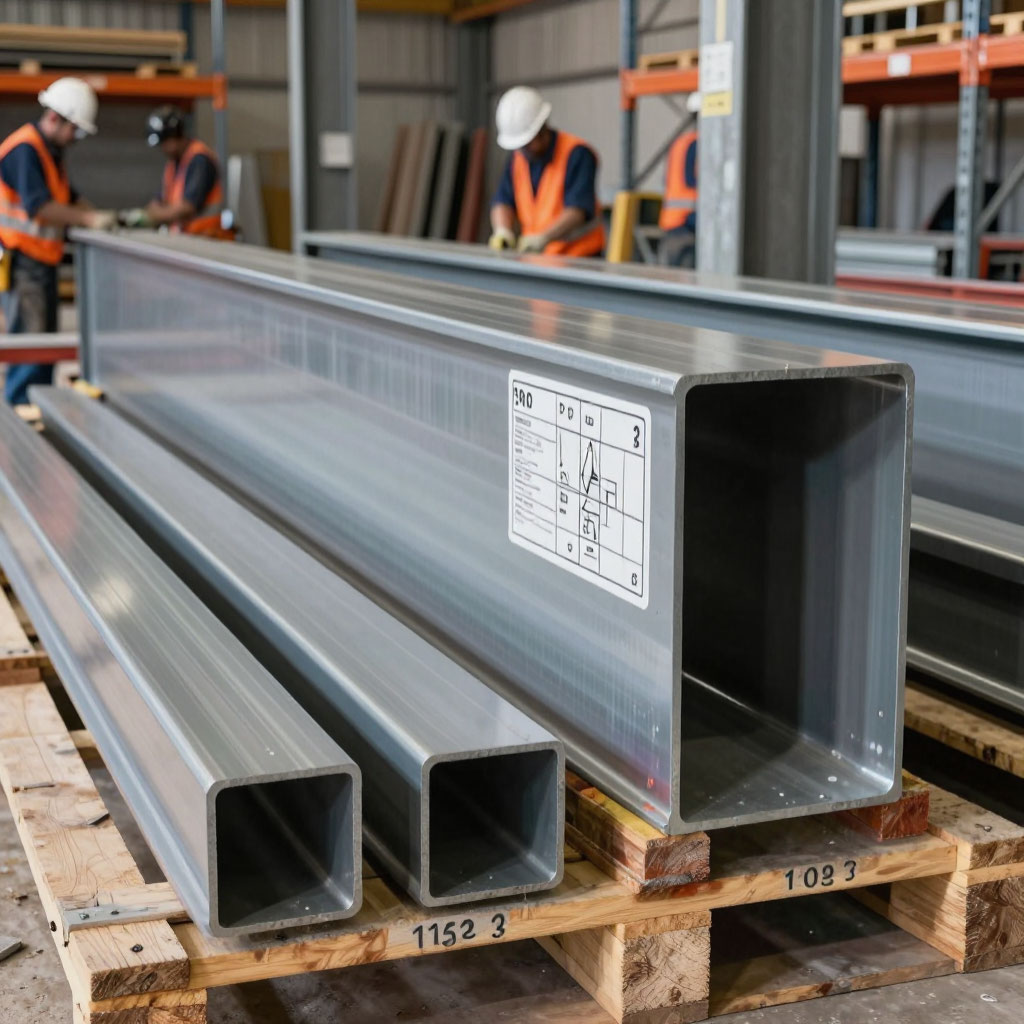

Маркировка готовых элементов для монтажа металлоконструкций наносится несмываемой краской на видимых поверхностях и включает отправочную марку, массу элемента, место установки. Упаковка предотвращает повреждение конструкций и покрытия при перевозке. Элементы укладываются на деревянные прокладки, острые углы защищаются картонными уголками, хрупкие элементы обматываются стрейч-плёнкой.

Комплектация согласно монтажным схемам обеспечивает последовательную отгрузку элементов в порядке монтажа на объекте. Это исключает простои монтажников. Подготовка сопроводительной документации включает паспорта конструкций, сертификаты качества, монтажные схемы, упаковочные ведомости с перечнем элементов и крепежа.

Монтаж металлоконструкций на объекте

Доставка конструкций на объект выполняется специализированным транспортом с соблюдением правил перевозки негабаритных грузов. Разгрузка и складирование производится автокранами с раскладкой в порядке монтажа. Проверка комплектности и состояния выполняется монтажниками совместно с представителем заказчика. Проверяется отсутствие повреждений, наличие всех деталей, читаемость маркировки.

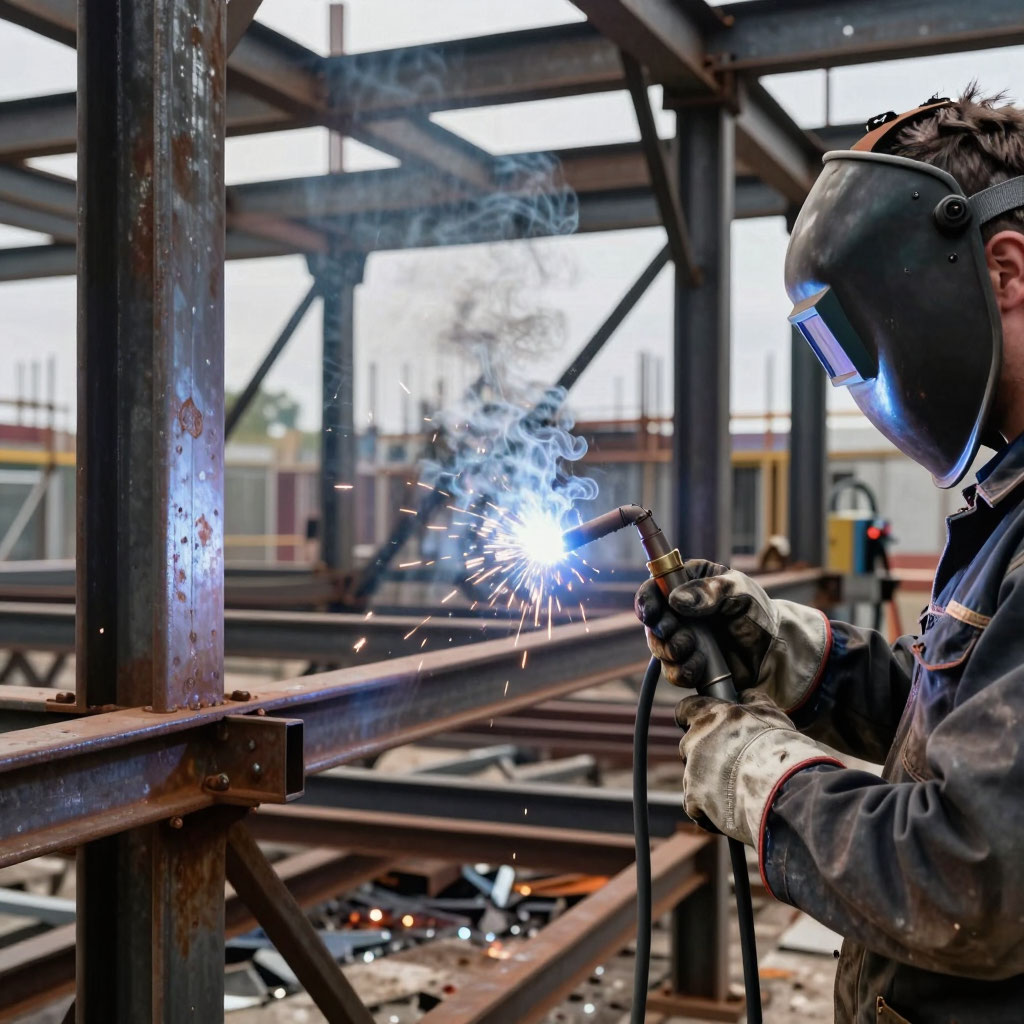

Сборка наземных элементов выполняется по технологической карте. Колонны устанавливаются на фундаменты с выверкой вертикальности, ригели и балки монтируются на колонны. Монтаж металлоконструкций по утверждённому проекту предусматривает соблюдение последовательности операций и требований безопасности.

Выверка геометрии и закрепление узлов — ответственный этап. Геодезисты контролируют отметки опорных узлов, вертикальность колонн, расстояния между осями. После выверки выполняется окончательное закрепление болтовых соединений с нормируемым моментом затяжки или монтажная сварка.

Финальная проверка смонтированной конструкции включает геодезический контроль геометрии всего каркаса, проверку качества соединений, состояния покрытия. Оформление исполнительной документации включает исполнительные схемы с фактическими отметками, акты освидетельствования скрытых работ, протоколы контроля. Передача объекта заказчику оформляется актом приёмки с приложением полного комплекта документации.

Таблица: Этапы производства металлоконструкций и их длительность

*Сроки ориентировочные и зависят от объёма и сложности конструкций

Заключение

Изготовление металлоконструкций от чертежей КМД до монтажа требует высокого профессионализма, современного оборудования и строгого соблюдения стандартов на каждом этапе. Качество конечного продукта закладывается на этапе проектирования и обеспечивается контролем на всех стадиях производственного цикла. Ошибки проектирования, нарушение технологии или небрежный монтаж могут привести к авариям.

Обуховский завод металлоконструкций с двадцатилетним опытом выполняет полный цикл работ — от разработки КМ и КМД до монтажа металлоконструкций на объекте заказчика. Наше производство оснащено современным оборудованием для резки, обработки, сварки и покраски металла. Собственное конструкторское бюро разрабатывает детализированную документацию с учётом всех требований. Свяжитесь с нами для консультации или расчёта стоимости производства металлоконструкций для вашего проекта.
